减速机试验台测控系统

产品简介：

1、概述

系统为减速机耐久性试验、性能测试试验设计，由信号转换器(RS485/USB)、工业控制计算机和软件组成,配合减速机试验台架、测量变送器、参数显示仪表,可以测量减速机输入扭矩、输入转速、输入功率、输出扭矩、输出转速、输出功率、减速机效率等性能参数，打印试验报告，绘制减速机的性能曲线。扭矩转速传感器测量减速机输入扭矩、转速、功率（电机的输出扭矩、转速和输出功率）和输出扭矩、转速、功率，负载采用制动器(或测功机、发电机等)，被测减速机的输入、输出扭矩、转速、功率等参数由测量参数仪采集进入计算机处理，其他测量参数也一并由参数显示仪进入计算机处理。可以通过计算机输出控制信号给电机控制器（电机驱动器）和负载控制器。系统可以完成的测量项目：减速机的输入扭矩、转速、功率（电机的输出扭矩、转速和输出功率）、减速机的输出扭矩、转速、功率、减速机效率计算等，可根据用户要求定制输出报表和曲线格式。系统在工业控制计算机上构建，所有测量输入信号通过测量仪器直接接入计算机数字接口，计算机输出控制信号，控制信号输入电机控制器和负载控制器完成对电机输出转速和减速机的加载扭矩的控制。

1、能对减速机进行耐久性和性能试验；

2、通过计算机输出控制信号，控制信号输入电机控制器和负载控制器完成对减速机输入转速和加载扭矩的控制；

3、能对减速机的特定工况点进行测试，显示、输出连续采集数据下的累积检测时间和单次检测时间；

4、通过系统能实时显示减速机的输入扭矩、转速、功率、输出功率、扭矩、转速、输出功率、效率。

5、能对扭矩、转速分别进行上、下限报警，报警值可任意设定；

6、可以对测试数据进行连续存储或按使用者的意愿进行选点存储；

7、在“选点测量”方式下，能实时显示采集数据和曲线；

8、可将测试结果进行减速机输入转速——减速机输入扭矩、功率、减速机输出转速、扭矩、功率、效率的曲线绘制；

9、可将测试结果进行时间——转速、扭矩、功率、效率的曲线绘制；

10、系统对于各种参数的设置具有记忆功能，只需输入一次即可；

11、具有历史数据和曲线回放功能；

12、可以通过打印机对测试结果进行试验数据、曲线和报告的打印；

13、软件整个功能具有菜单和快捷键双重操作。

2、试验台及测量控制系统结构框图

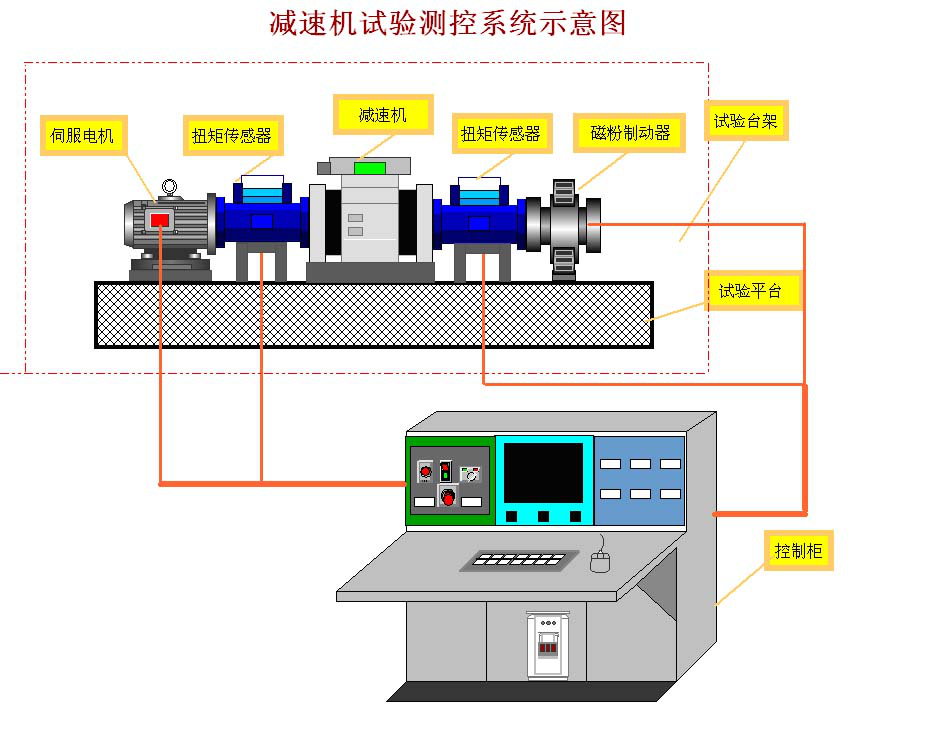

本系统由控制柜和试验台架组成。

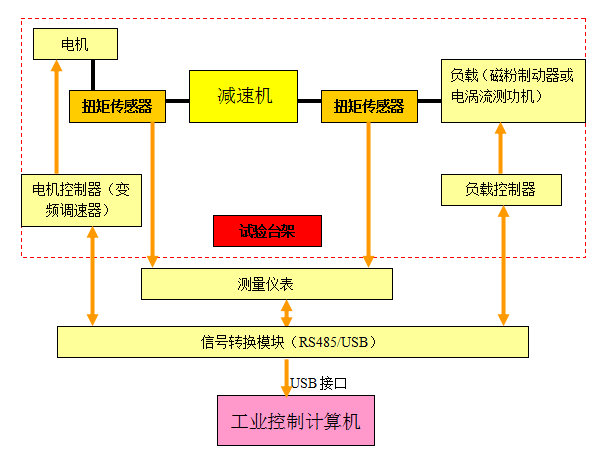

试验台及测量控制系统结构框图

3、系统组成说明

3.1、测量参数显示仪表包括输入输出扭矩转速测量仪、温度测量仪、振动测量仪、噪声测量仪等，这些仪器通过RS485接口与计算机连接，测量减速机输入输出转矩、转速、输入输出功率、效率、以及减速机温度、振动、噪声等参数；

3.2、计算机通过数字接口输出至被测电机变频器的RS485口控制被测电机的转速；

3.3、计算机通过数字接口输出至负载控制器的RS485口控制控制被测电机的负载。

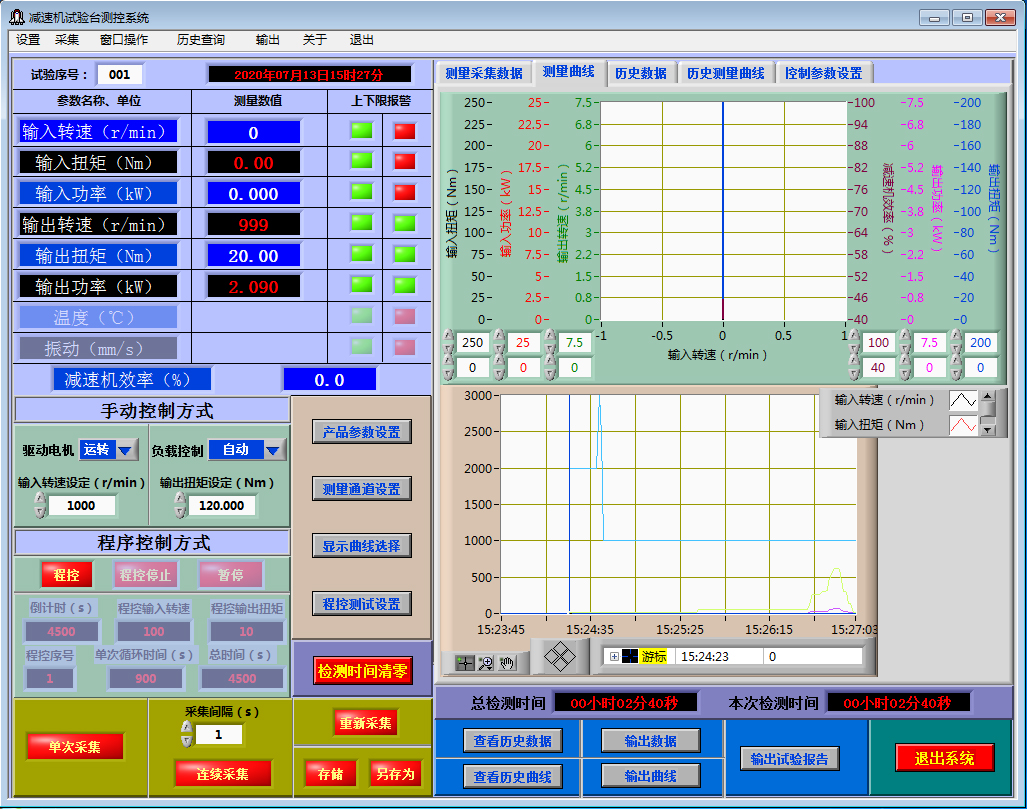

4、软件主界面

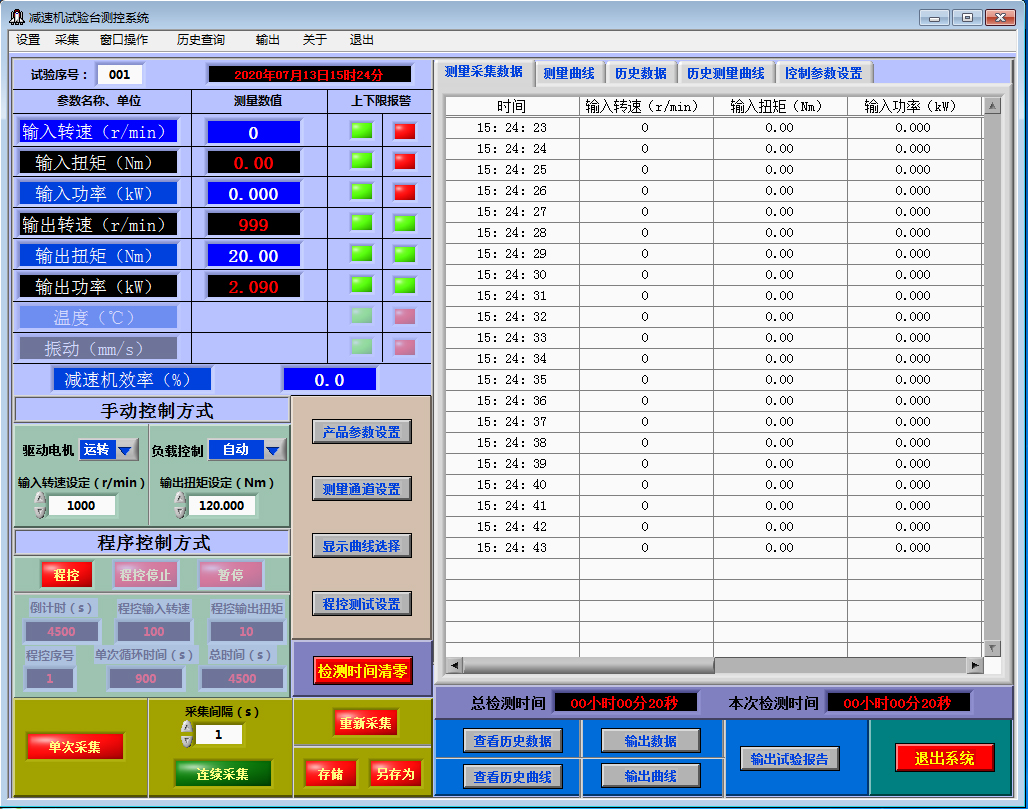

4.1手动控制方式

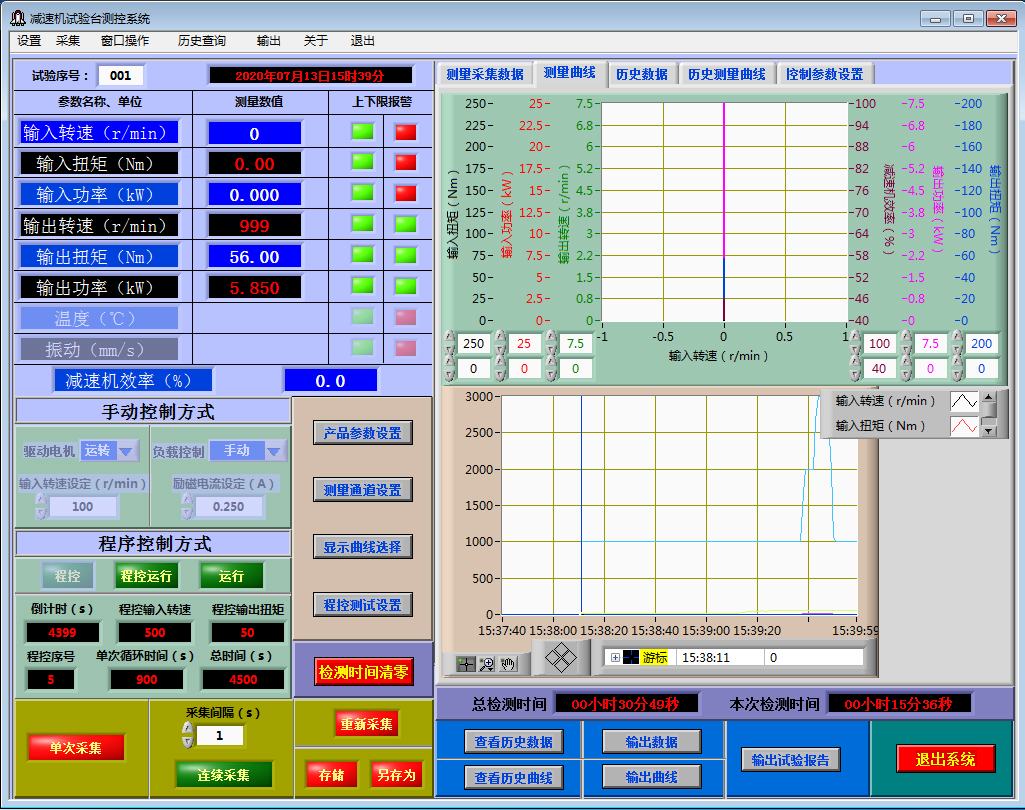

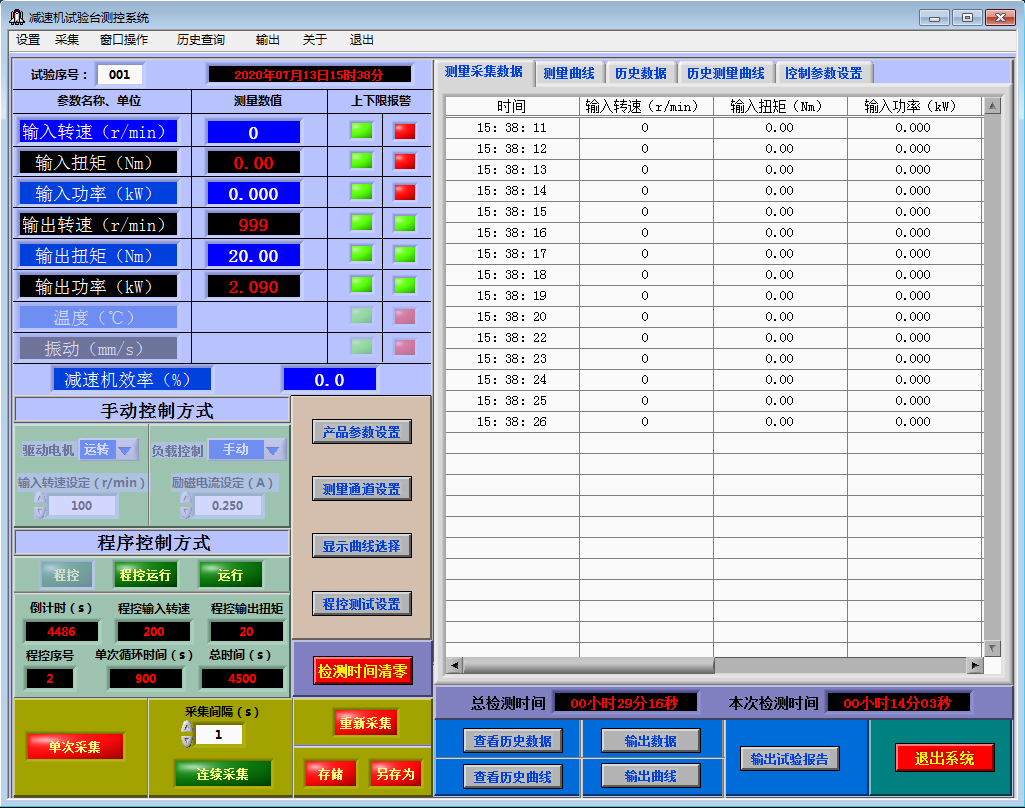

4.2程序控制方式

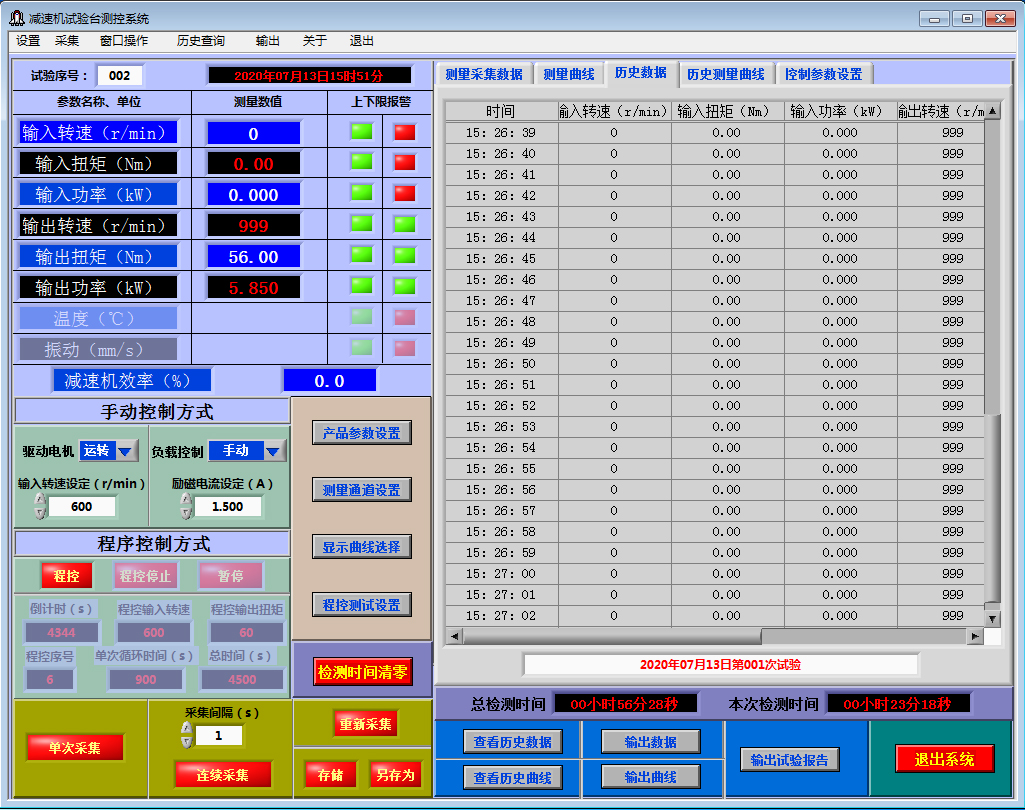

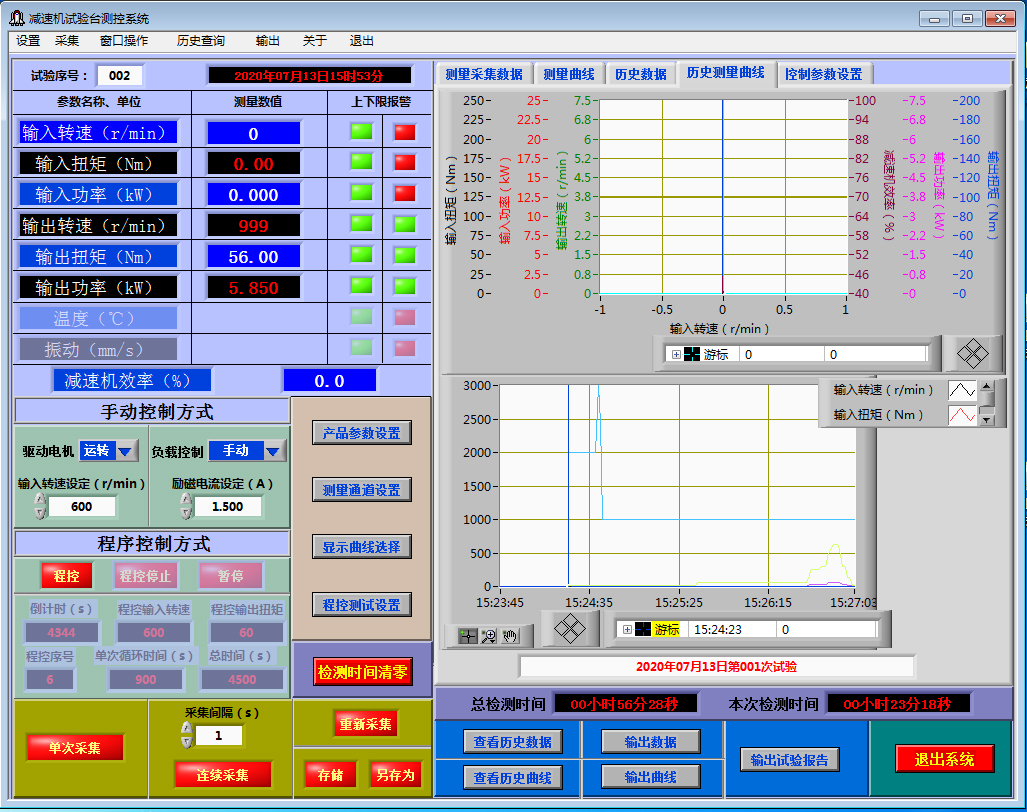

4.3历史数据、曲线回放

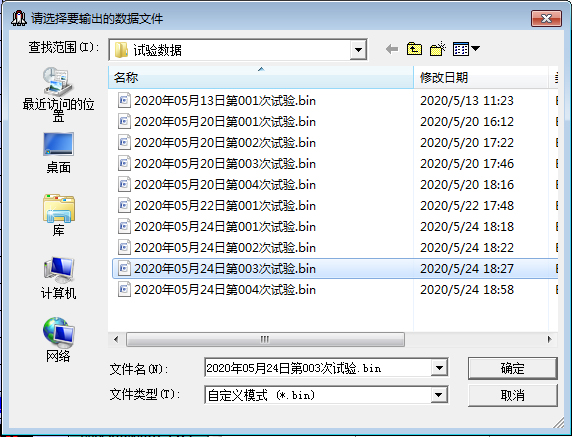

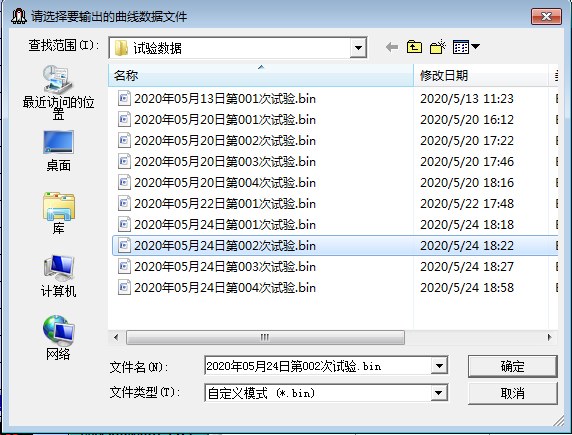

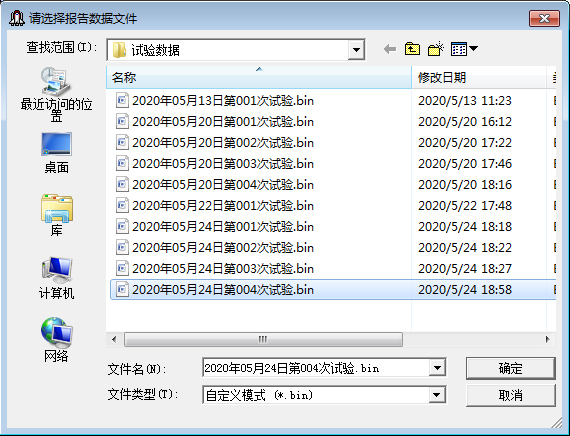

4.4数据、曲线、报告的导出
