电机试验台测控系统(无显示仪表)

产品简介：

1、概述

系统为电机耐久试验、性能测试试验设计，本系统由信号采集控制器、计算机和软件组成, 配合电机试验台架、测量变送器,现场采集电机转速、扭矩、功率和电机电压、电流、温度、振动、噪声等4——20mA变送器信号。负载采用交流发电机(或测功机、制动器等)，可以通过计算机输出控制信号给电机变频器和负载控制器，计算机输出控制信号,控制信号输入电机变频器和负载控制器完成对电机转速和扭矩的控制。可以绘制电机的输入电压、电流、输出转矩、转速、输入输出功率、效率等性能参数曲线，打印试验报告。转矩转速传感器测量电机的输出扭矩和转速，被测电机电压、电流、功率等参数由电压、电流传感器信号通过采集控制器进入计算机处理。其他参数也可以有各自的测量变送器通过采集控制器进入计算机处理

1、能对电机进行耐久性和性能试验；

2、通过计算机输出控制信号，控制信号输入电机变频器和负载控制器完成对电机转速和扭矩的控制；

3、能对电机的特定工况点进行测试。

4、通过系统能实时显示电机的电压、电流、输入功率、转矩、转速、输出功率、效率。

5、能对电流、电压、转矩、转速分别进行上、下限报警，报警值可任意设定。

6、可以对测试数据进行连续存储或按使用者的意愿进行选点存储。

7、在“选点测量”方式下，能实时显示采集数据和曲线。

8、可将测试结果进行转速——电流、电压、转矩、功率、效率的曲线绘制。

9、可将测试结果进行时间——转速、电流、电压、转矩、功率、效率的曲线绘制。

10、系统对于各种参数的设置具有记忆功能，只需输入一次即可。

11、具有历史数据和曲线回放功能。

12、可以通过打印机对测试结果进行试验数据、曲线和报告的打印。

13、软件整个功能具有菜单和快捷键双重操作。

2、试验台及测量控制系统结构框图

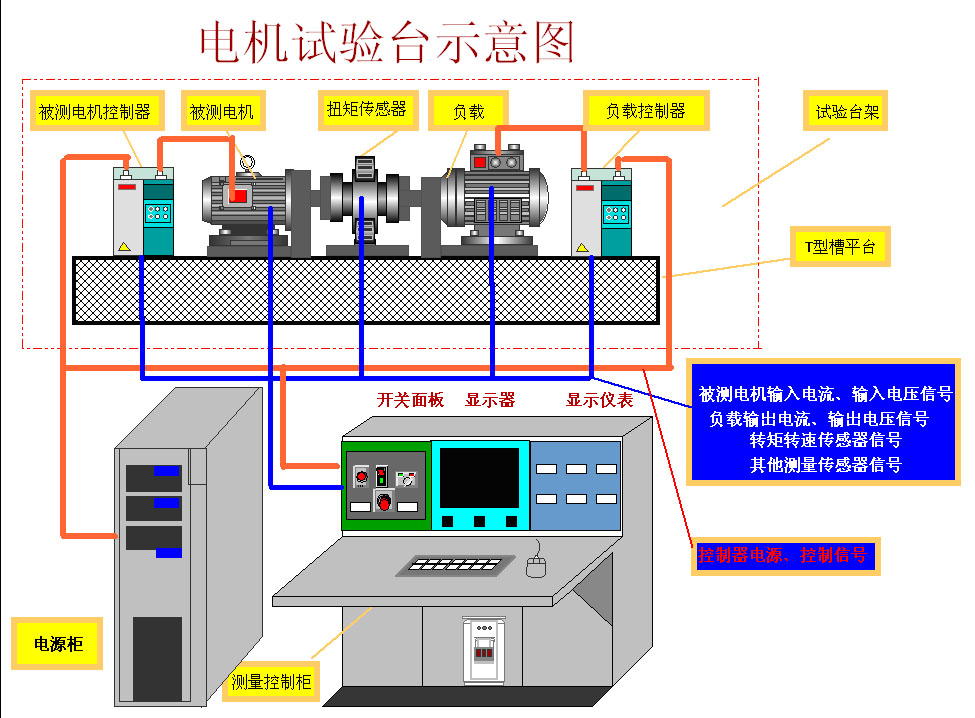

系统结构示意图

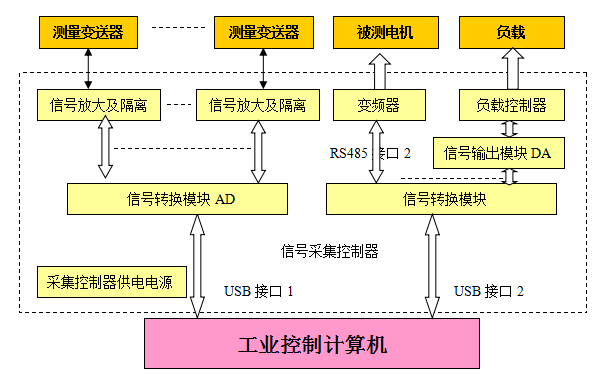

测量控制系统结构框图

3、系统组成说明

3.1、转矩转速传感器测量电机的输出扭矩和转速，被测电机电压、电流、功率等参数由电压、电流传感器信号通过采集控制器进入计算机处理。其他参数也可以有各自的测量变送器通过采集控制器进入计算机处理

3.2、计算机通过数字接口输出至被测电机变频器的RS485口控制被测电机的转速；

3.3、计算机输出模拟信号进入负载控制器来控制被测电机的负载。

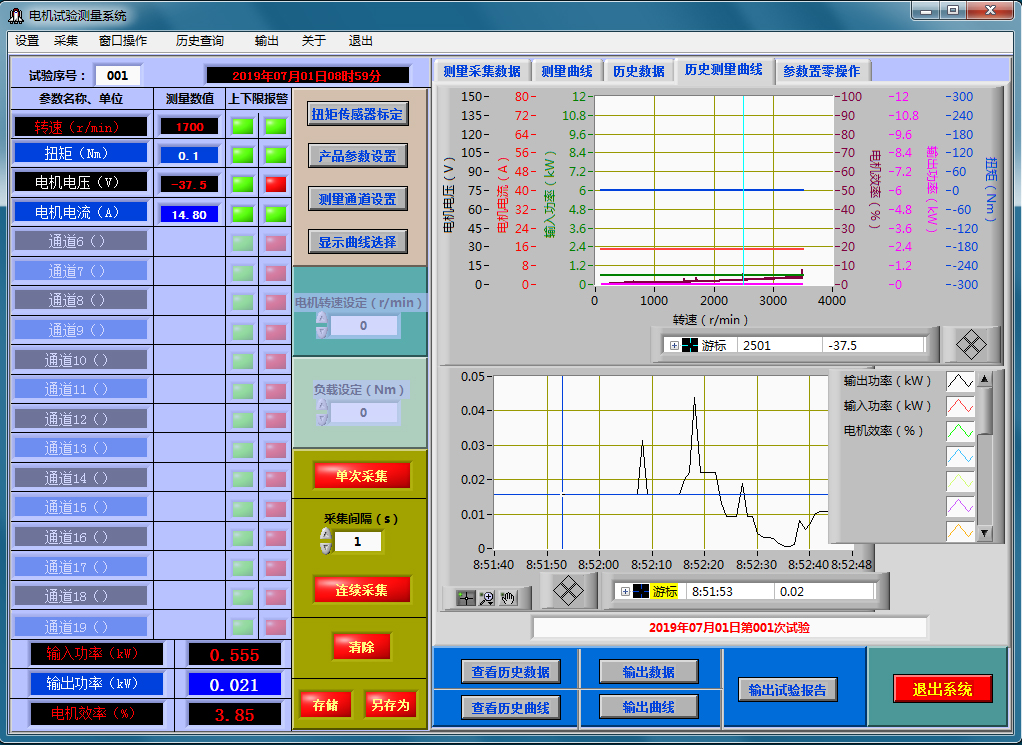

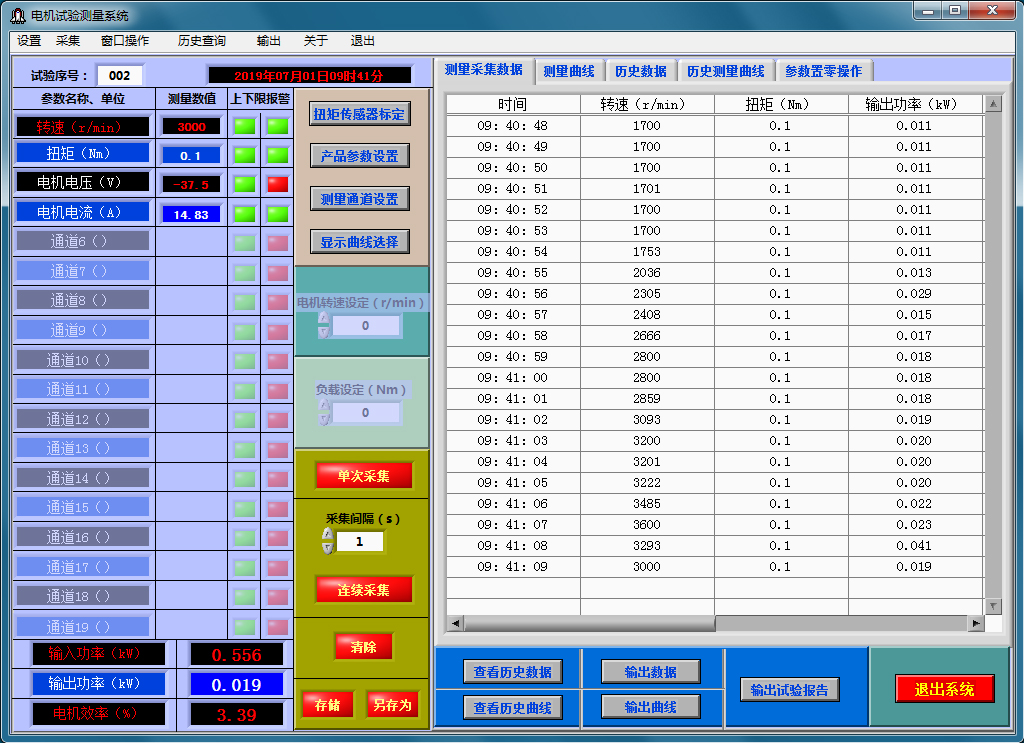

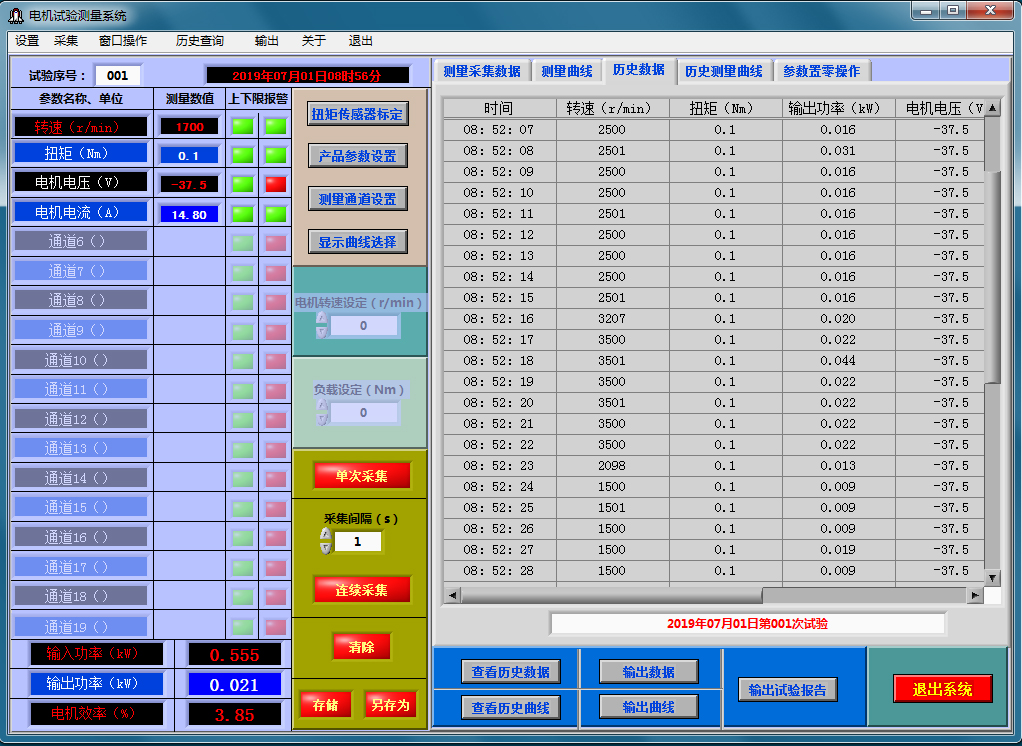

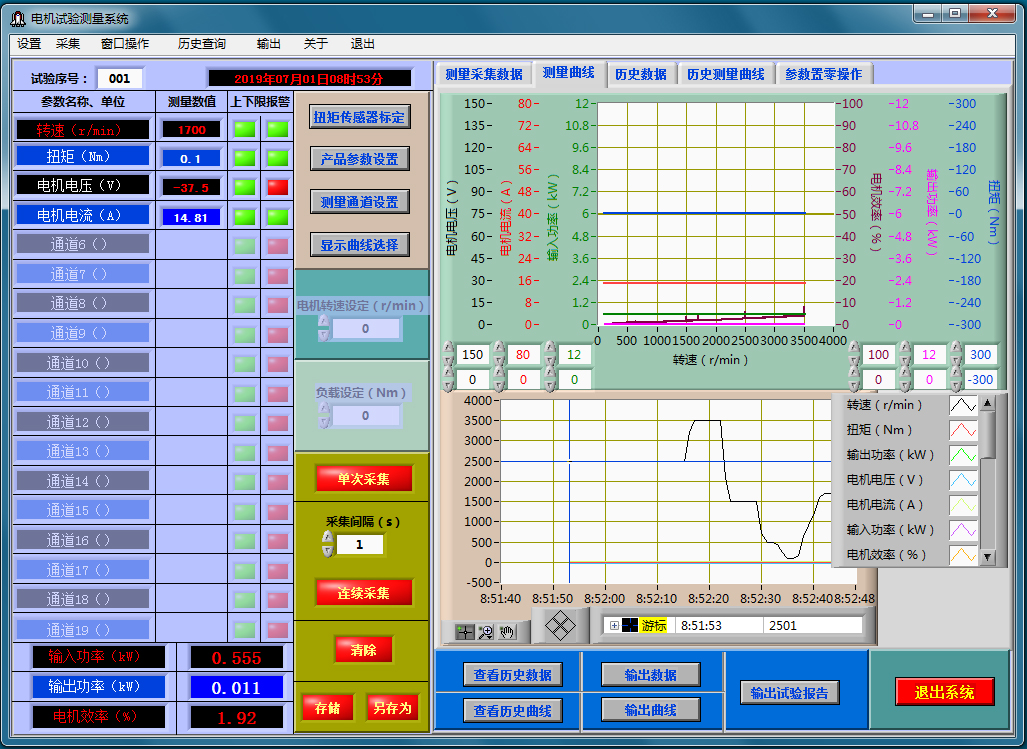

4、软件主界面
