TLSX数显扭力扳手使用说明书
- ·产品分类：数显扭力扳手
- ·特性：
- ·型号：
产品简介：
一、概述
1.1主要用途及适用范围
TLSX棘轮头数显扭力扳手和TLSXR可换头数显扳手有别于一般的扭力扳手，其中TLSXR可换头扳手其自带的棘轮头可随意更换为开口头、梅花头、活动开口头等插件使用，两者同时拥有强大的操作功能，包含扭力设定；单位设定；模式设定；数值储存；数值清除；数值输出以及用户校正功能。易于操作，通过安装数字显示屏降低了对操作人员的要求。适用于汽车行业、机械行业等的螺栓紧固及控制。
1.2 功能特点
1.2.1 数显扭力读取值
1.2.2 顺时针±1%，逆时针±11%精度（在最大操作范围的20~100%）
1.2.3 顺时针及逆时针均可操作
1.2.4 峰值保持及实时模式
1.2.5 蜂鸣器及LCD指示（达到预定扭力值时）
1.2.6 四种工程单位（ft.lb、in.lb、N.m、kgf.cm）
1.2.7 99组可储存记录值
1.2.8 5分钟自动关机
1.3 产品型号选型
精确度 |
±1%-顺时针/±1%-逆时针 |
②：是否带通讯功能
通讯传输功能 | |
无 | 无 |
1.4各部件功能及名称
1、双向棘轮头 11、扭力值
2、转向拨片 12、P（峰值模式）、T（实时模式）
3、主体 13、单位（N.m、in.lb、ft.lb、kgf.cm）
4、LCD屏幕 14、LED指示灯
5、按键 15、菜单按键
6、蜂鸣器 16、确定按键
7、电池盒 17、向上按键
8、电池盖 18、取消按键
9、棘轮扭力方头 19、向下按键
10、握把

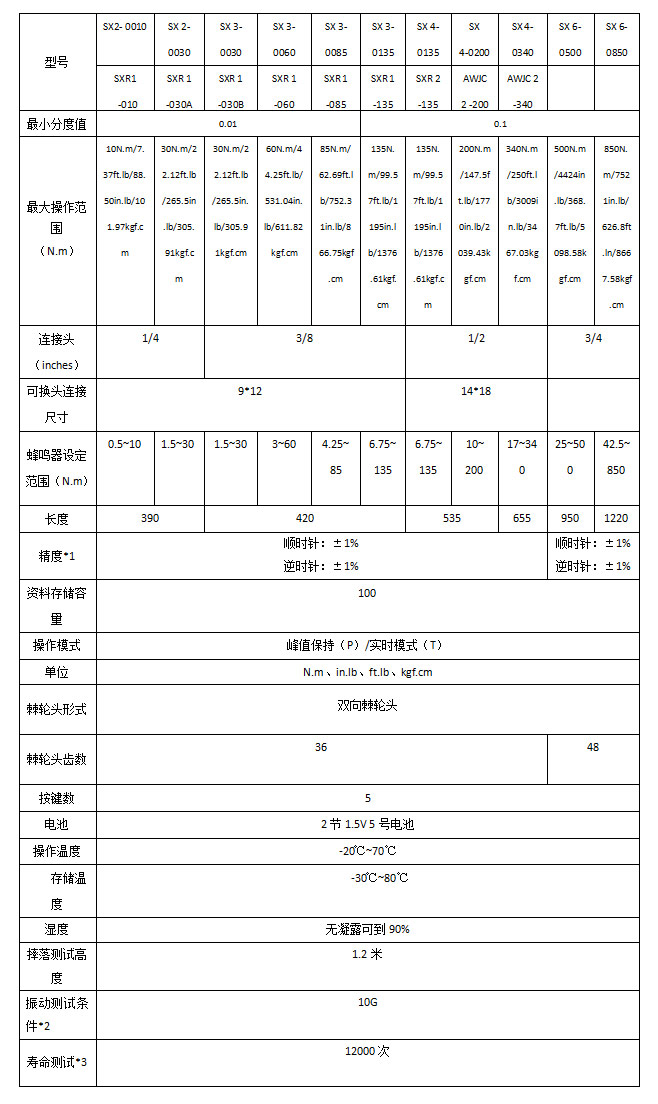

二、产品技术规格
三、使用方法
3.1、置零开关机：按C键开机，开机之后如有力值出现可以按C键进行清零，在无操作情况下5分钟进入睡眠模式，按C键可以启动，同时也选择长按C键进行关机。
3.2、预设值设置方法：正常开机状态下在测量界面短按一下M 键，通过上下键切换自己需要的预设值，设定好预设值后系统会自动保存预设值，连续按M键直至返回测量界面即可。
3.3实时与峰值模式设置方法：本产品开机默认实时模式T，想要切换峰值模式P需要在测量界面短按两次M键，出现NODE,然后可以选择通过上下键进行T.P切换模式，选择完成后连续按M键直至返回测量界面即可。
3.4、单位模式设置方法：本产品共有N.m、in.lb、ft.lb、kgf.cm四种单位模式选择，可根据实际使用情况进行切换。设置方式在测量界面短按三次M键，出现UNLT,然后可以通过上下键选择自己需要的单位模式，选择完成后连续按M键直至返回测量界面即可。
3.5、数据保存与查看方法：数据保存.在P峰值模式使用下，测出的数据直接按C键表示放弃，按OK键可以进行保存，保存完成会自动返回测量界面进行再次测试，以此循环，最高数据保存99组（数据编号为依次001.002.....099）。
数据查看.在测量界面短按M键4下查看保存数据组（在无数据保存下显示0000）可以通过上下键查看数据编号，两秒钟无操作显示该编号所储存的详细力值，查看完成后连续按M键直至返回测量界面即可。
3.6、清除数据存储值：在测量界面短按M键5下出现CLR,再按C键出现NO?再按C键确认清除，显示 DEL表示完成直接返回测量界面。（若在NO?界面按M键表示放弃删除返回测量界面，注：清除数据是一次性全部清完所以数据，不存在单一操作）
四、注意事项：
4.1 为了维持良好精度，建议大约每一年需重新校正一次。
4.2、过扭力可能会造成损坏或精度损失（超过最大扭力范围105%）。
4.3、请勿将扳手剧烈摇晃或将扳手摔落地上。
4.4、不要把扳手当铁锤使用。
4.5、请勿将扳手放在高温、高湿度或是太阳直射的地方。
4.6、请勿在靠近水的地方使用扳手。
4.7、如果不小心将扳手弄湿，请立刻用干毛巾擦干。海水中的盐分可能会破坏扳手。
4.8、请勿使用有机溶剂清洁扳手，如酒精或是油漆稀释剂。
4.9、请勿将扳手靠近磁性物体。
4.10、请勿将扳手放置在灰尘或是砂子很多的地方，这会导致扳手严重的破坏。
4.11、请勿重压LCD屏幕。
五、电池处理
5.1、如果长时间不使用扭力扳手时，请将电池取出。
5.2、当您需要长途旅行或是身处寒冷地区时，请准备备用电池。
5.3、请勿混合使用不同厂牌的电池，也请勿将新旧电池混合使用。
5.4、汗水、油污等会阻碍电池电极的接触，请在放入扭力扳手前，将电池擦拭干净。
5.5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。

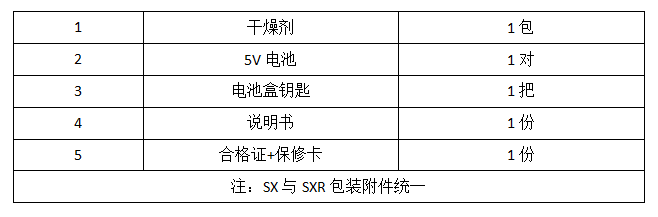

六、随机附件明细表
