首页 > 产品展示 > 称重传感器系列

  • 板环式拉力传感器

  • ·产品分类：称重传感器系列
  • ·特性：
  • ·型号：

产品简介：

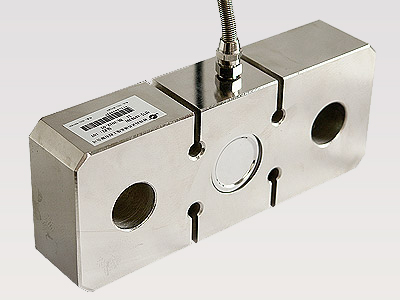

板环式拉力传感器


■ 特点与用途

TL-BH型/该产品采用板环式结构，圆弧截面的环连接，安装简便，具有有约密封性能。
    适用于各种电子汽车衡、轨道衡、平台秤及其它各种称重、测力的场合。

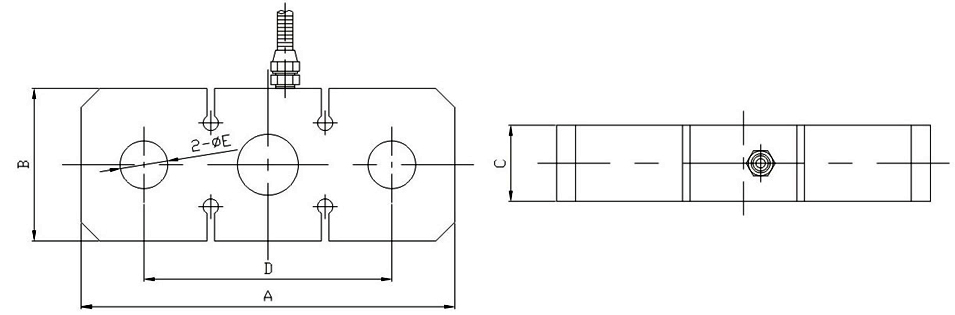

■ 外形尺寸




量 程

A

B

C

D

2-ФE

1~3t

196

80

30

130

25

5~8t

196

80

40

130

25

10~15t

260

100

45

170

40

20t

260

100

50

170

40

25~30t

320

120

55

200

50

50t

360

120

65

230

60

100t

570

230

85

360

96




■ 技术指标

参 数

单 位

技术指标

参 数

单 位

技术指标

灵敏度

mV/V

1.5~2.0±0.05

灵敏度温度系数

≤%F·S / 10℃

±0.05

非线性

≤%F·S

±0.05

工作温度范围

℃

-20℃ ~ +80℃

滞后

≤%F·S

±0.05

输入电阻

Ω

350±20Ω

重复性

≤%F·S

±0.03

输出电阻

Ω

350±5Ω

蠕变

≤%F·S / 30min

±0.05

安全过载

≤%F·S

150%FS

零点输出

≤%F·S

±1

绝缘电阻

MΩ

≥5000MΩ（50VDC）

零点温度系数

≤%F·S / 10℃

±0.05

推荐激励电压

V

10V~15V
