轴承座式荷重传感器
- ·产品分类：称重传感器系列
- ·特性：
- ·型号：
产品简介：
轴承座式荷重传感器
| ■ 特点与用途 TL-ZXS传感器为平板式双剪切梁结构，外形高度低，安装使用方便。过载能力强，受力状态稳定，横向干扰小，可获得较高的测量精度。 |

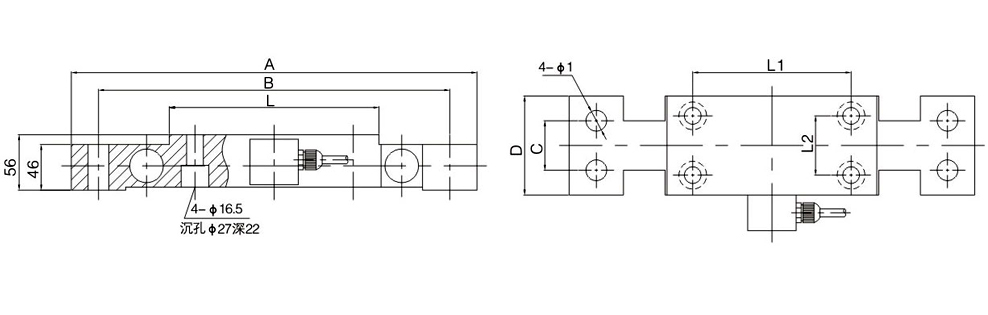

■ 外形尺寸
|
量程 | A | B | C | D | L | L1 | L2 | Ф1 |
1.5t | 350 | 310 | 38 | 75 | 152 | 100 | 40 | 17 |
2.5t | 410 | 355 | 50 | 100 | 182 | 130 | 60 | 21 |
4t | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 21 |
10t | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 21 |
■ 技术指标
参 数 | 单 位 | 技术指标 | 参 数 | 单 位 | 技术指标 |
灵敏度 | mV/V | 1.0~2.0±0.05 | 灵敏度温度系数 | ≤%F·S / 10℃ | ±0.05 |
非线性 | ≤%F·S | ±0.1 | 工作温度范围 | ℃ | -20℃ ~ +80℃ |
滞后 | ≤%F·S | ±0.1 | 输入电阻 | Ω | 750±20Ω |
重复性 | ≤%F·S | ±0.05 | 输出电阻 | Ω | 700±5Ω |
蠕变 | ≤%F·S / 30min | ±0.05 | 安全过载 | ≤%F·S | 150%FS |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
零点温度系数 | ≤%F·S / 10℃ | ±0.05 | 推荐激励电压 | V | 10V~15V |
