鱼背桥式传感器
- ·产品分类：称重传感器系列
- ·特性：
- ·型号：
产品简介：

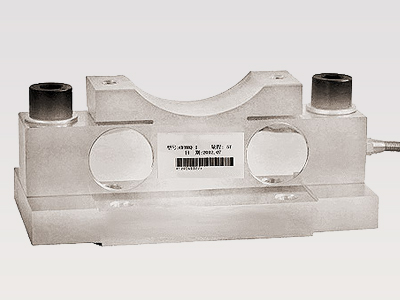

鱼背桥式传感器
| ■ 特点与用途 TL-YBQ型/传感器采用中心连接的鱼背式承载方式，具有自动复位功能，安装方便等特点。 |

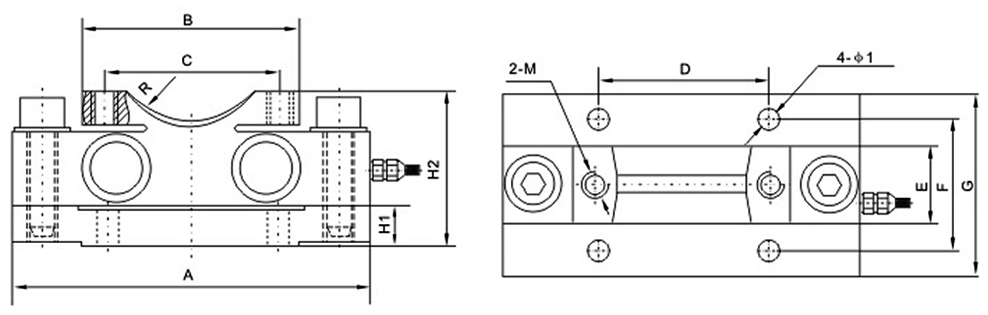

■ 外形尺寸
|
量程 | A | B | C | D | E | F | G | H1 | H2 | M | R深 | Ф1 |
5t | 240 | 145 | 120 | 115 | 50 | 90 | 120 | 27 | 100 | M12 | 60深18 | 14 |
10~20t | 300 | 210 | 180 | 170 | 56 | 100 | 135 | 41 | 127 | M16 | 83深20 | 18 |
■ 技术指标
参 数 | 技术指标 | 参 数 | 技术指标 |
额定载荷 | 5~20t | 工作温度 | -20℃~+65℃ |
综合精度 | 0.03、0.05（线性+滞后+重复性） | 输入阻抗 | 750±15Ω |
灵敏度 | 2.0mV/V | 输出阻抗 | 700±5Ω |
蠕变 | ±0.03~±0.05% F·S/30min | 绝缘电阻 | >5000 MΩ |
零点输出 | ±1% F·S | 安全过载 | 150% F·S |
零点温度影响 | ±0.03% F·S/10℃ | 供桥电压 | 10VDC |
输出温度影响 | ±0.03% F·S/10℃ | 材质 | 合金钢 |
接线方式 | 输入（+）：红线 输入（-）：黑线 | ||
输出（+）：绿线 输出（-）：白线 推荐激励电压 10V~15V | |||
