TL系列冲击扭力测试仪
- ·产品分类：TL系列冲击扭力测试仪
- ·特性：
- ·型号：
产品简介：
TL系列冲击扭力测试仪是一款大量程的冲击扭力测量仪器。是一种操作简单，测量精度高，又便捷的扭力测试工具。
（一）特点：
1.5寸液晶触摸屏显示扭力值。触摸屏直接操作
2.具有最大值保持和跟踪两种测量方式；并同时测量冲击次数。
3.分体结构分为：传感器和测试仪两部分。
4.仪器使用可充电电池供电。

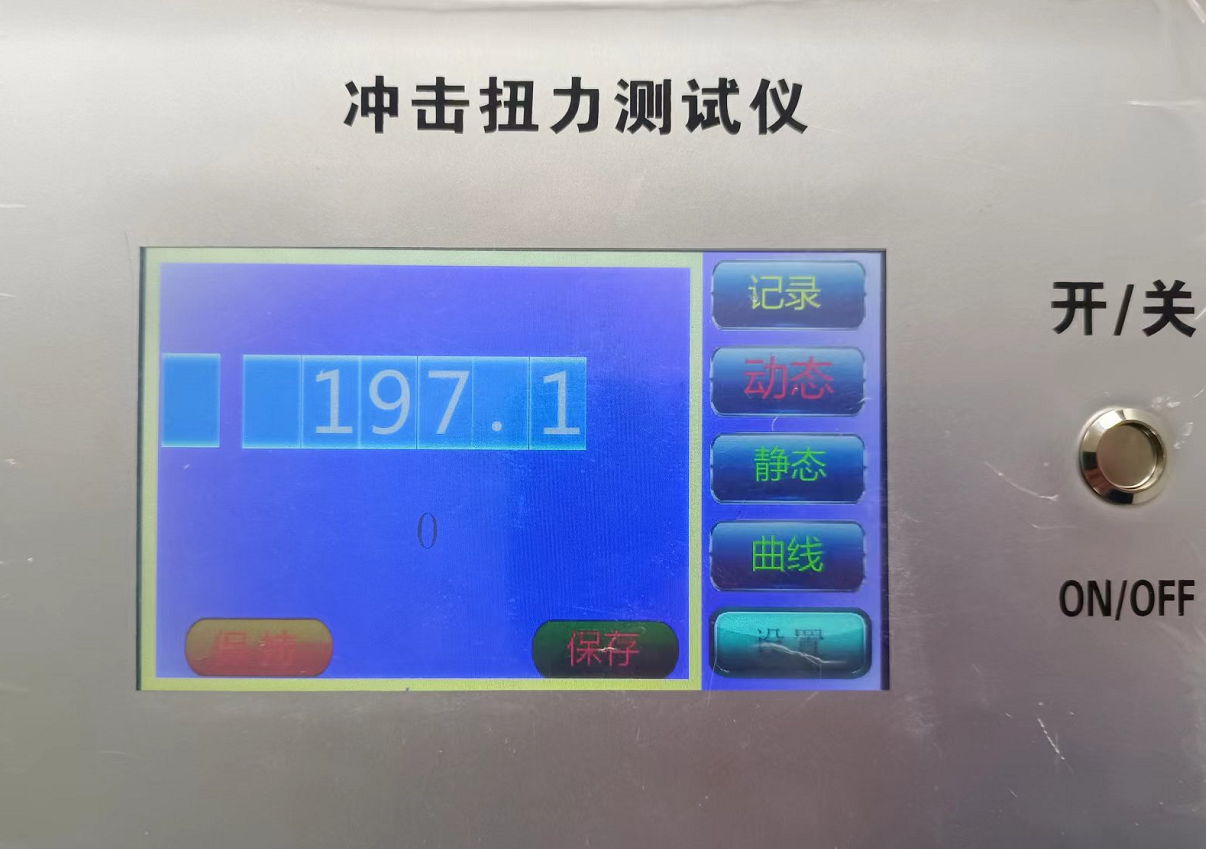

（二）面板功能键说明：（示意图如下）
1.电源开关：ON—电源打开 OFF—电源关闭；
2. 清零开关：点击设置，显示清零、点击清零即可把当前值置零。
3.仪器有静态和动态两种测量模式：静态模式可以校准手动数显扭矩扳手、动态模式下检测电动、气动和锂电池冲击扭力扳手。
4.单位切换：点击数值右侧空白处进行单位量程转换:本测试仪具有三种测试单位 Ibf.in、kgf.cm、N.m。
单位换算关系
1 kgf.cm ≈ 0.868 lbf.in ≈ 0.098 N.m
5.跟踪/保持 转换：点击动态按钮、直接显示跟中测试；点击跟踪按钮切换到保持界面进行峰值测试。
6.充电输入孔：没电时、请插入充电器的插头，进行充电；（插孔在机壳右侧、有标识）。
7.传感器插头在仪器左侧（有标识）。
（三）技术参数：
1.测量范围:
型 号 | 测 量 范 围 |
TL-100 | 10.0-100.0 kgf.cm/1.00-10.00N.m(一体式) |
TL -200 | 20.0-200.0 kgf.cm/2.00-20.00N.m(一体式) |
TL -300 | 30.0-300.0 kgf.cm/3.00-30.00N.m(分体式) |
TL -500 | 50.0-500.0 kgf.cm/5.00-50.00N.m(分体式) |
TL -1000 | 100-1000 kgf.cm/10.0-100.0 N.m(分体式) |
TL -2000 | 200-2000 kgf.cm/20.0-200.0 N.m(分体式) |
TL -3000 | 300-3000 kgf.cm/30.0-300.0 N.m(分体式) |
TL -4000 | 400-4000 kgf.cm/40.0-400.0 N.m(分体式) |
TL -5000 | 500-5000kgf.cm/50.0-500.0 N.m(分体式) |
TL -10000 | 1000-10000kgf.cm/100-1000 N.m(分体式) |
TL -20000 | 2000-20000kgf.cm/200-2000 N.m(分体式) |
2.测量精度：：±1.0%±2个字
3.测量方式：静态、跟踪和保持三种方式
4.测量方向：正、反两方向测量
5.电源：1.2V X 4节 可充电锂电池 充电不得超过6小时
6.电池寿命：约可充电350次
7.充满电使用时间：约12小时
8充电器参数：AC 220V输入 DC 4.8V/800mA输出
（四）操作步骤：
在开始测量之前，确定测量仪已充足电，再打开开关。
1.测试仪器请平稳地放在桌面上；
2.固定传感器（TL-100和TL -200型产品除外）：因本传感器是外置安装型，平板内侧有四个安装孔用螺丝固定在测试台面上。因本机测力范围较大，安装务必牢靠！
3.连接信号线（TL -100和TL -200型产品除外）。小航空插头插到受力传感器上，大航空插头插入到机壳左侧的信号插头上；注意：插入和拔出插头请小心用力！
4.调整单位切换到测试需要的单位；
5.开启电源开关，预热仪器3分钟，在静态或者动态跟踪状态下置零。
6.在受力传感器上装入测试夹具（附件中有夹具，如果不能适用可根据用户需求定做），开始测试。手动工具测试选用静态模式测试，因为在静态模式下才能准确记录最大值数据。气动或电动工具(如锂电池、等带冲击型的气动工具)应选择动态模式。每测试一次，按保存按钮即可存储测试的峰值；点击保持数值、数值会清零，即可以进行下一次峰值测试。
（五）使用注意事项：
1.请勿将测试仪器放置于多灰尘、多振动、以及日光直射或腐蚀气体下使用，并请在周围温度0℃～40℃，湿度70％以下的地方使用；
2.本测试仪的所有功能，在电源开启后即可使用，但为达到指标内之精确度，请预热3分钟以上；
3.不可使用超过最大允许负荷的扭力工具，以免损伤仪器；
4.不要敲击或在显示屏上放置重物；
5.使用时先确定扭力仪器在跟踪状态液晶显示屏数值是否显示为零，因为该仪器对环境条件非常敏感；
6.不要打开仪器去校验各种组件，或因其它原因这样做；
7.充电时间应不超过6小时以上；不要把充电器做其它用途 ；
8.您购买冲击扭力测量仪包括一个可充电的锂电池组，该电池组可使用多次。在其有效生命结束后，应当注意环保，注意适当选择固体废料堆丢弃。
（六）冲击扭力测试仪的校验说明:
冲击扭力测试仪的量测部分均经过专门的结构设计，并能在相当时间内维持稳定的测量精度，然而为了更好地使用该仪器，需每年一次的检测校验是必需的。当稳定良好的状态不复存在时，可以交给当地的授权分销商调整和修理，也可直接送生产商检测修理。
（七）选型说明：
TL系列常规产品包括TL -300（30N.m）、TL -500（50N.m）、TL -1000（100N.m）、TL -2000（200N.m）、TL -3000（300N.m）、TL -4000（100N.m）、TL -5000（500N.m）、TL -10000（1000N.m）、TL -20000（2000N.m）九种常用规格，特殊型号可以定做。因为该仪器是专门检测大量程扭力工具的仪器，所以对小量程扭矩的测试，数据会超出误差允许的范围。对于扭矩在20N.m以下的工具，我们推荐一体式的冲击扭力测试仪，型号为TL -100（1--10N.m）或TL -200（2-20N.m），这样可以保证产品检测数据的精确性！
(八)产品装箱单：
序号 | 名 称 | 型 号 | 数量 | 备 注 |
1 | 数字扭力测试仪 | TL - | 1台 | S/N: |
2 | 充 电 器 | 1只 | ||
3 | 测 试 头 | 1只 | ||
4 | 连 接 电 缆 | 1根 | ||
5 | 说 明 书 | 1份 | ||
6 | 检 测 报 告 | 1份 | ||
7 | 合 格 证 | 1份 |
说明：尊敬的用户，在您收到仪器后请按装箱单仔细查验所有备件，如有缺少，请立即与我公司或代理商联系，以便为您提供及时周到的服务！
单 位：北京中航泰隆科技有限公司
地 址：北京市通州区潞城镇潞城中路200号
电 话：010-89516950
