TL-305B 盘式动态扭矩传感器

产品简介：

◆TL-305B 盘式动态扭矩传感器-无轴承

特性与应用

· 量程：50-10KNm · 最短的安装长度

· 集成化双挠性盘耦合联轴器 · 无轴承，消除轴承磨擦影响 · 非接触式

· 高转速 20K RPM · 安装角度小

◆技术参数

量程：0-50-5000-10000Nm 精度： ±0.1， ±0.2%FS

重复性： ±0.02%

零点温度影响： ±0.02%FS 满度温度影响： ±0.02%FS 补偿温度范围：-10～60。C 工作温度范围：-20～75。C

输出：10±5kHz ,4-20mA, ±5VDC, ±10VDC， RS485, RS232

供电电压：18-30VDC

供电电流：小于 100mA

电气连接：7-Pin

过载保护：200%FS

材质：传感器 17-4PH 不锈钢，外壳为铝

选项

转速测量：最大转速：20KRPM，60 脉冲，180 脉冲 4-20mA,5V/ TTL ， ±5VDC,

±10VDC，RS485,RS232, CAN

安装：轴向差值±0.2mm,角度误差 0.4 °

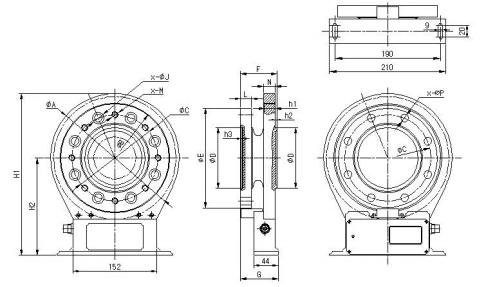

◆外形尺寸
