  • TL-T22系列动态扭矩传感器

  • ·产品分类：动态扭矩传感器
  • ·特性：
  • ·型号：

产品简介：

TL-T22系列动态扭矩传感器

◆ 特性与应用

1. 本系列传感器为非接触电阻应变式弹性体元件和集成电路构成的一体产品。

2. 多种数字或模拟信号可选， 输出正、反双向扭矩信号.

3. 两端均为轴或键式连接.

4. 转速可以到8000rpm.

5.广泛应用于电机、发动机、液压马达以及阀门的扭矩、转速、功率和效率的测量与测试.









◆ 技术参数

参 数

技术指标


输入电阻

1000±5Ω

量 程

0-5,10,20,50,100,200,500,1KNm

绝缘电阻

≥500MΩ/ 100VDC

输出信号

10±5KHz/4-20mA//0-5V/0-10V/0±5V/0±10V可选

激励电压

18-36VDC或±15VDC

零点输出

±0.2% F.S.

温度补偿范围

-10 ~ 60ºC

非线性

±0.1%F.S，0.3% F.S, 0.5%F.S.

工作温度范围

-10 ~ 60ºC

滞后

≤±0.1% F.S.

负载

120% F.S.

重复性

≤±0.1 % F.S

负载

150% F.S.

蠕变

≤±0.03% F.S/30min

电缆线尺寸

Ø5×5m

温度灵敏度漂移

0.03% F.S. / 10℃

18-36V电气连接

红/E+，黑/E-，黄/扭矩+，棕/信号公共-，白/转速+

零点温度漂移

0.03% F.S. / 10℃

±15V电气连接

红/E+，黑/EG，棕/E-，黄/扭矩+，白/转速+

输入电阻

1000±2Ω

材质

合金钢

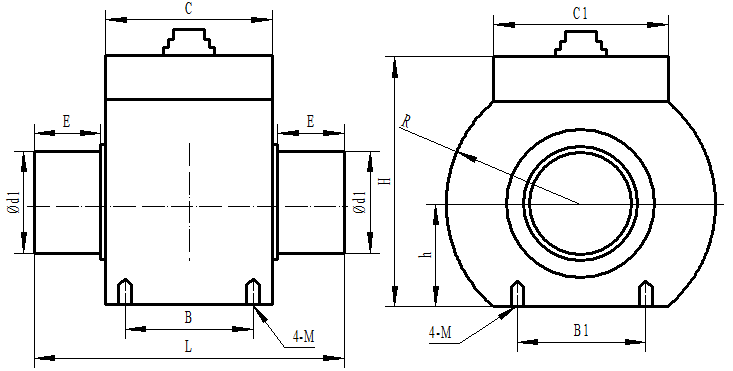

◆ 外形尺寸






型 号

量程(Nm)

转速（rpm）

R

Φd1

L

B

B1

E

H

h

C

C1

M

W（Kg）

TL-T22

5-20

8000

35

15

80

39

31

15

72

28

48

52

4-M4

2

TL-T22

50-200

6000

37.5

24

90

42

35

18

77.5

30

52

53

4-M4

3

TL-T22

500-1000

4500

52.5

40

120

50

55

26

97.5

40

64

68

4-M5

6

注：表里尺寸均为mm，1000Nm以上可联系我公司索取图纸。
