  • TL-303转矩转速传感器

  • ·产品分类：动态扭矩传感器
  • ·特性：
  • ·型号：

产品简介：


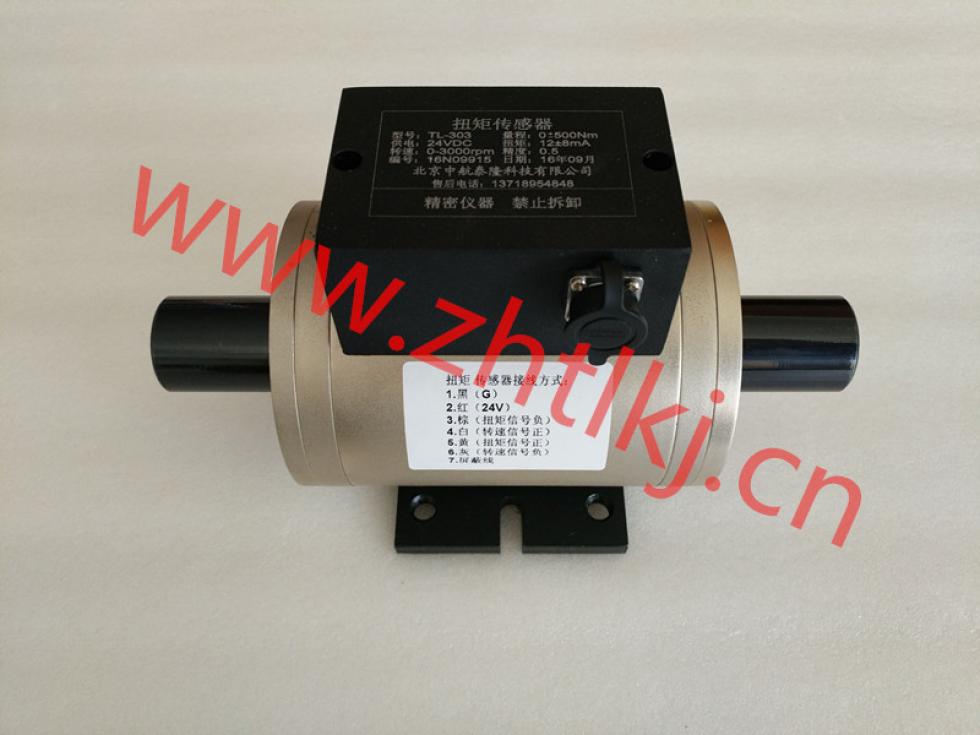

TL-303系列动态扭矩传感器

◆ 特性与应用

1. 本系列传感器为非接触电阻应变式弹性体元件和集成电路构成的一体产品。

2. 多种数字或模拟信号可选， 输出正、反双向扭矩信号.

3. 两端均为轴键式连接.

4. 转速可以到12000rpm。

5.广泛应用于电机、发动机、液压马达以及阀门的扭矩、转速、功率和效率的测量与测试.








◆ 技术参数

参 数

技术指标


输入电阻

1000±2Ω

量 程

0-10,20,50,100,1K,5K,10K,20K,50K,100K,1000KNm

绝缘电阻

≥500MΩ/ 100VDC

输出信号

10±5KHz/4-20mA//0-5V/0-10V/0±5V/0±10V可选

激励电压

18-36VDC或±15VDC

零点输出

±0.2% F.S.

温度补偿范围

-10 ~ 60ºC

非线性

±0.1%F.S，0.3% F.S, 0.5%F.S.

工作温度范围

-10 ~ 60ºC

滞后

≤±0.1% F.S.

负载

120% F.S.

重复性

≤±0.1 % F.S

负载

150% F.S.

蠕变

≤±0.03% F.S/30min

电缆线尺寸

Ø5×5m

温度灵敏度漂移

0.03% F.S. / 10℃

18-36V电气连接

红/E+，黑/E-，黄/扭矩+，棕/信号公共-，白/转速+

零点温度漂移

0.03% F.S. / 10℃

±15V电气连接

红/E+，黑/EG，棕/E-，黄/扭矩+，白/转速+

输入电阻

1000±2Ω

材质

合金钢

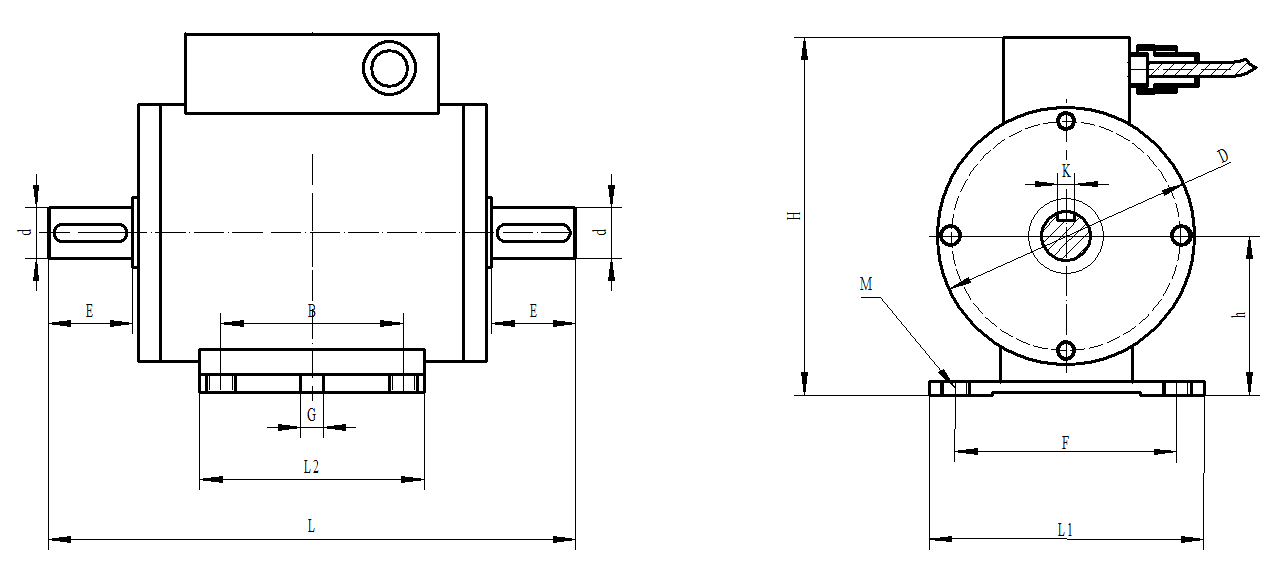

◆ 外形尺寸


型 号

量程(Nm)

转速（rpm）

ΦD

Φd

L

L1

L2

E

H

h

B

G

F

M

K

W（Kg）

TL-303

5-100

8000

92

18

188

108

85

30

133

57

65

2-8

79

4-M10

6

6

TL-303

150-500

6000

96

33

229

108

85

47

141

60

65

2-8

79

4-M10

10

7.5

TL-303

600-2K

4500

124

45

306

129

92

70

180

85

65

2-8

100

4-M10

14

16

TL-303

3K-10K

3500

160

70

354

149

122

88

213

100

100

2-11

120

4-M10

20

26

TL-303

12K-30K

2000

206

115

420

250

95

125

258

120

65

2-14

200

4-M10

32

80

TL-303

35K-50K

1500

250

140

460

280

122

140

303

143

65

2-14

230

4-M10

36

100

TL-303

60K-100K

1200

350

180

500

280

160

150

410

200

120

2-20

240

4-M10

45

150

注：表里尺寸均为mm，100KNm以上可联系我公司索取图纸。
