阀门执行器测试台

产品简介：

阀门执行器扭矩角度测试台

概述

阀门执行器扭力测试台是为测试阀门执行器的转动扭矩的动态和静态性能，专门开发的测试设备。

本设备测试流程：（假设已经调整好测试参数）

1，调整执行器，使之处于初始位置（关闭位置），并为执行器安装定位螺丝

2，安装执行器到台架，使执行器输出轴和测试轴孔正对，此时，定位螺丝应落入测试轴外围卡槽中。设备绿灯亮起，表示安装无误

3，接通执行器电源

4，如开启自动测量，等待3秒，设备自动开始测量，亦可通过扫码或按钮启动测量。

  设备显示当前电流，电压，旋转角度或圈数，并绘制扭力曲线。

5，约1分钟后，测试结束，根据设置参数检查是否需要报警，如需报警，红灯亮起，并蜂鸣提示。

  可报警选项：

   扭矩过大、 扭距过小、 电流过大、 电流过小、 行程不足

6，如需打印，将按打印格式进行打印

7，如需将数据传输到远程电脑，则传输数据，远程电脑即时显示相关信息。

8，拆除连线，取下执行器及定位螺丝。

本设备具有以下测试模式：

启动扭矩：

将扭矩负载加到最大，启动阀门转动，扭矩传感器测的的最大扭矩。

堵转扭距：

执行器转动过程中，将负载加到最大，到执行器被迫停止，扭矩传感器测的的最大扭矩。

过程扭矩：

执行器转动过程中，逐渐加大负载到设定值，记录转速变化情况。

二、设备组成

本设备由台架，自动控制器，扭矩测试仪，液晶屏，制动单元，工装等组成。

●台架部分由不锈钢喷塑而成，美观，耐用。

●扭矩测试仪为本公司研制的扭矩测试仪

●自动控制器为本公司采用32位高速处理器研制开发的专用控制器，集成扭矩测量，电源控制，电流测量，驱动过程，曲线生成，数据打印与传输等功能。

●液晶屏采用工业级7寸触摸液晶屏，方便用户设定参数。

●采用实际物理按钮方便用户开始测量。

●制动单元采用优质磁粉制动器，能够提供精准的负载扭矩。

●工装采取模块化设计，使用转接法兰连接被测执行器，轻便简单。

 使用车床卡盘固定转接法兰，简单可靠。

●针对磁粉制动器发热，采用循环水进行冷却。

产品特点

●自动测量：用户可使用扫码枪扫码成功即可开始并完成测量。

            或按【开始】按钮开始测量。

            或安装被测执行器后自动开始测量。

●曲线显示功能：

            可以曲线方式显示测试过程的扭力变化情况。

●定制测量：

可选择正转测量/反转测量/堵转测量，及测试时间/角度 疲劳测试

            可设定报警条件，可设定电流、扭矩超限报警（高限，低限）。

●提供多种电源：AC220V  AC380V

            内部根据设置直接切换，保证安全

            启动测量才会通电

●不干胶条码打印功能（可选）

            检测完成后，根据预制模板打印序列号及条码。

●数据传输功能（可选）：

            测试完成数据可直接传输至远程电脑，形成实时统计数据。

产品效果图

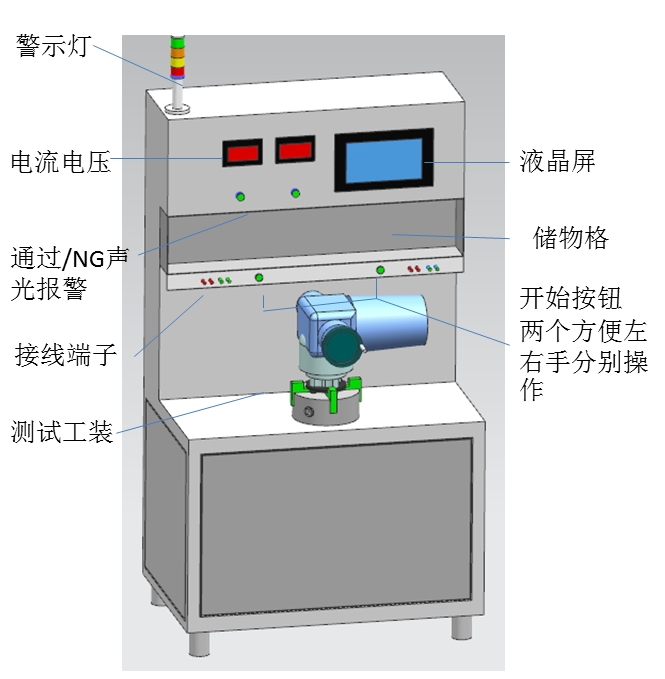

A单工位测试台

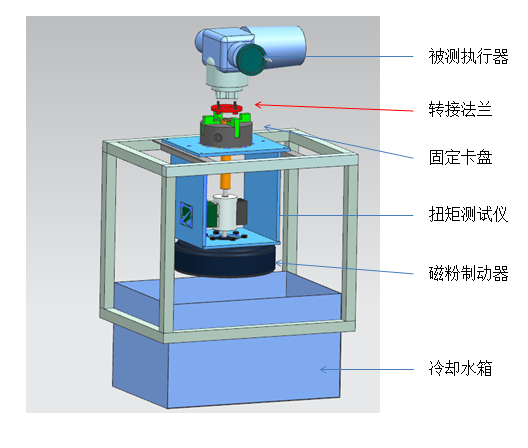

测试工装示意图

小于100NM用磁粉减速器加载方式示意图

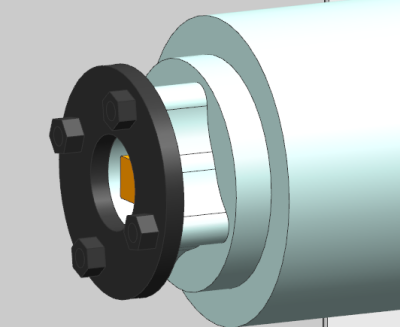

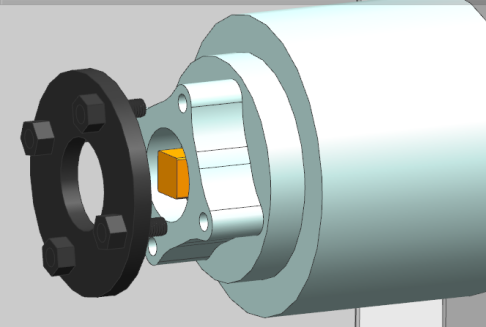

A．转接法兰通过4颗螺丝固定于被测执行器，如下图

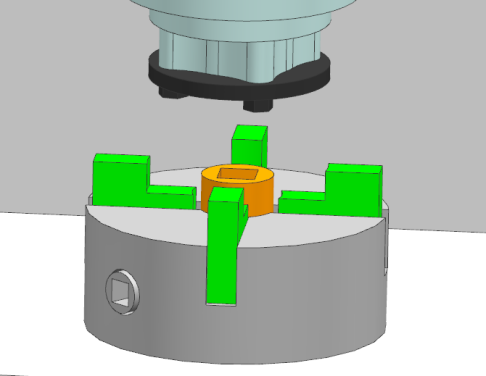

B使输出轴对准扭力测试轴缓缓插入

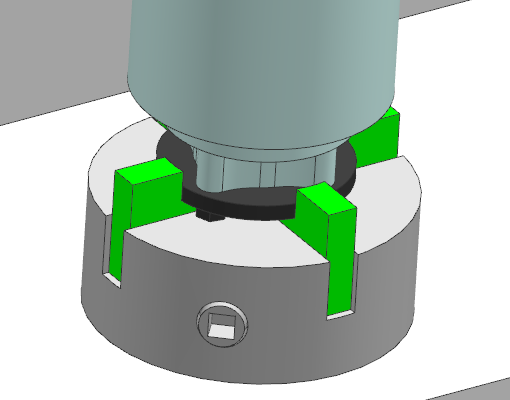

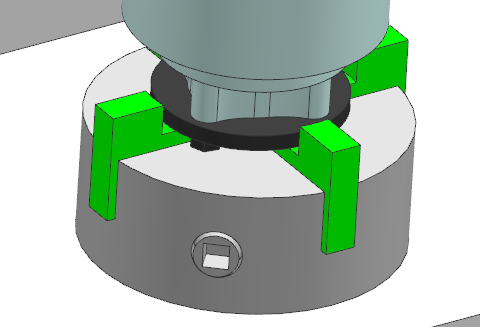

C操作卡盘，将转接法兰夹紧，即可开始测试

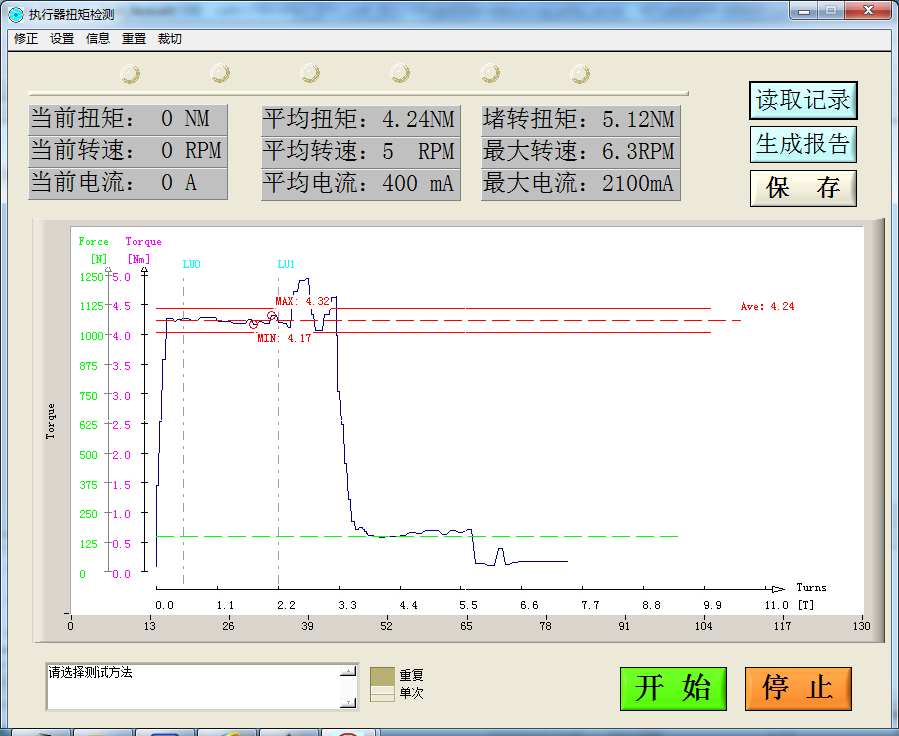

五、1.操作界面展示

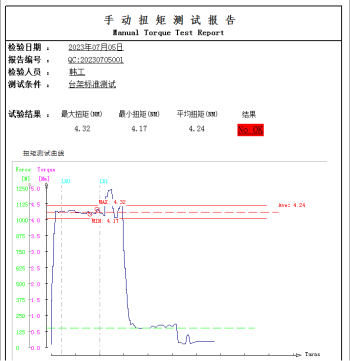

2.测试报告界面

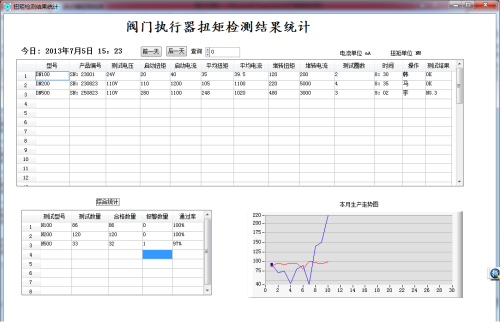

3.生产管理远程端界面展示

六、产品报价

单工位测试台（需要客户提供一台样机、厂里调试设备用）
